Co to jest forma odlewnicza piasty koła pod ciśnieniem różnicowym i jak działa?

W stale rozwijającym się świecie produkcji samochodów, inżynieria precyzyjna i efektywność kosztowa mają kluczowe znaczenie. Jednym z najważniejszych elementów zawieszenia i zespołu kół każdego pojazdu jest piasta koła . Piasta koła służy jako punkt połączenia koła z pojazdem, umożliwiając płynny obrót i przenoszenie obciążenia. W związku z tym jego projekt i produkcja muszą spełniać rygorystyczne normy wydajności i bezpieczeństwa. Aby to osiągnąć, nowoczesne techniki produkcyjne, takie jak Odlewanie pod ciśnieniem różnicowym zrewolucjonizowały sposób produkcji piast kół.

Co to jest odlewanie pod ciśnieniem różnicowym?

Zanim zagłębimy się w specyfikę form do odlewania pod różnicowym ciśnieniem piast kół, ważne jest, aby zrozumieć, co to jest Odlewanie pod ciśnieniem różnicowym (DPC) Jest.

Wyjaśnienie odlewania pod ciśnieniem różnicowym

Odlewanie pod ciśnieniem różnicowym to specjalistyczna technika stosowana do odlewania metali z dużą precyzją i doskonałymi właściwościami mechanicznymi. W tym procesie stopiony metal jest wtłaczany do formy pod ciśnieniem. Kluczowym wyróżnikiem tej metody jest to, że wykorzystuje ona różnicę ciśnień – zasadniczo różnicę ciśnień pomiędzy wnęką formy a otaczającym środowiskiem.

W tradycyjnych metodach odlewania grawitacyjnego stopiony metal wlewa się do formy, wykorzystując grawitację do wypełnienia wnęki formy. Dla kontrastu, Odlewanie pod ciśnieniem różnicowym wykorzystuje kontrolowane ciśnienie powietrza (dodatnie lub ujemne) w celu zwiększenia przepływu stopionego metalu, zapewniając całkowite wypełnienie formy i zmniejszając prawdopodobieństwo wystąpienia defektów, takich jak kieszenie powietrzne, puste przestrzenie i skurcz.

Jak działa odlewanie pod ciśnieniem różnicowym

Proces odlewania pod ciśnieniem różnicowym przebiega w następujący sposób:

Przygotowanie formy : Formę umieszcza się w komorze ciśnieniowej, gdzie jest uszczelniana, aby zapobiec wyciekom powietrza.
Wtrysk roztopionego metalu : Roztopiony metal wtryskiwany jest do formy pod ciśnieniem, co zapewnia równomierne i bez szczelin wypełnienie nawet najbardziej skomplikowanych części formy.
Zestalanie pod ciśnieniem : Gdy metal stygnie i krzepnie, ciśnienie wewnątrz formy pomaga utrzymać równomierny przepływ metalu, zapobiegając defektom podczas procesu chłodzenia.
Usuwanie pleśni : Po zestaleniu metalu formę otwiera się i usuwa się odlew. Różnica ciśnień gwarantuje, że część jest solidna i wysokiej jakości.

Kluczowymi zaletami odlewania różnicowego są jego zdolność do tworzenia części o dużej dokładności wymiarowej, mniejszej liczbie defektów i ulepszonych właściwościach mechanicznych. Te zalety sprawiają, że szczególnie dobrze nadaje się do produkcji skomplikowanych komponentów, takich jak piasty kół.

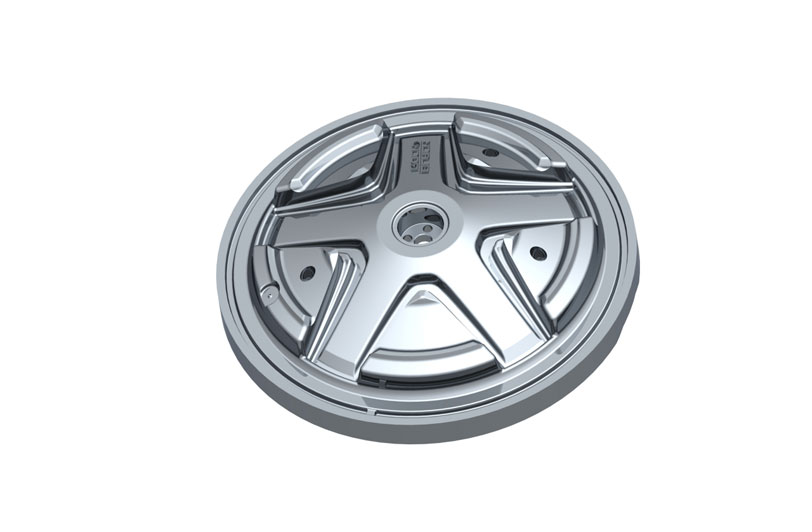

Co to jest forma odlewnicza piasty koła pod ciśnieniem różnicowym?

A piasta koła differential pressure casting mold to specjalnie zaprojektowana forma używana w procesie odlewania pod ciśnieniem różnicowym w celu wykonania piast kół. Piasty kół są integralnymi elementami pojazdów, zapewniającymi interfejs pomiędzy kołem a osią. Ponieważ piasty kół muszą wytrzymywać znaczne naprężenia mechaniczne, takie jak te spowodowane hamowaniem, skręcaniem i przyspieszaniem, niezwykle ważne jest, aby były wykonane z materiałów o wysokiej wytrzymałości i precyzyjnej geometrii.

Projekt i cechy formy piasty koła

Forma używana do odlewania piast kół przy ciśnieniu różnicowym została zaprojektowana z niezwykłą dbałością o szczegóły. Jest wykonany z materiałów o wysokiej wytrzymałości, które są w stanie wytrzymać zarówno wysokie temperatury stopionego metalu, jak i ciśnienia występujące w procesie odlewania. Konstrukcja formy będzie zazwyczaj odzwierciedlać ostateczny kształt i rozmiar piasty koła, w tym otwory na śruby, skomplikowane powierzchnie i centralny interfejs łożyska.

Niektóre ważne cechy konstrukcyjne formy do odlewania różnicowego ciśnienia piasty koła obejmują:

Komora ciśnieniowa : Forma jest umieszczona w komorze ciśnieniowej, która może wytworzyć niezbędną różnicę ciśnień, aby wtłoczyć roztopiony metal do formy.
System wentylacyjny : Starannie zaprojektowany system odpowietrzania zapewnia usunięcie gazów i powietrza z gniazda formy podczas procesu napełniania, zapobiegając defektom.
Kanały chłodzące : Forma będzie miała wbudowane kanały chłodzące, które regulują proces chłodzenia metalu, co jest niezbędne, aby uniknąć uszkodzeń, takich jak pękanie lub wypaczenie.
Mechanizm wyrzutowy : Gdy piasta koła ostygnie i stwardnieje, stosuje się mechanizm wyrzutowy w celu usunięcia części z formy bez jej uszkodzenia.

Formę zaprojektowano również z dużą precyzją, ponieważ piasty kół często mają wąskie tolerancje, których należy zachować, aby części układu zawieszenia pojazdu działały prawidłowo.

Jak działa forma odlewnicza piasty koła pod ciśnieniem różnicowym?

Działanie A piasta koła differential pressure casting mold przebiega według serii starannie kontrolowanych kroków. Czynności te są niezbędne, aby zapewnić, że końcowa piasta koła będzie miała niezbędną wytrzymałość, trwałość i dokładność wymiarową wymaganą do jej zastosowania w pojazdach. Przyjrzyjmy się bliżej przebiegowi tego procesu.

1. Przygotowanie formy

Przed rozpoczęciem procesu odlewania należy odpowiednio przygotować formę. Obejmuje to czyszczenie i kontrolę formy, aby upewnić się, że nie ma wad, które mogłyby zakłócać proces odlewania. Dodatkowo forma pokryta jest środkiem antyadhezyjnym, który ułatwia wyjmowanie odlewu po jego ostygnięciu. Powłoka ta zapobiega również przywieraniu stopionego metalu do powierzchni formy, zmniejszając ryzyko wystąpienia defektów.

Następnie formę umieszcza się w środku komora ciśnieniowa , gdzie jest szczelnie zamknięty. Ten etap ma kluczowe znaczenie dla wytworzenia różnicy ciśnień, która wprowadzi stopiony metal do gniazda formy.

2. Wtrysk roztopionego metalu

Po zamocowaniu formy w komorze ciśnieniowej, stopionego metalu (zwykle stop taki jak aluminium, magnez lub inne metale o wysokiej wytrzymałości) jest wtryskiwany do gniazda formy. W procesie odlewania pod różnicą ciśnień stopiony metal jest wpychany do formy przy użyciu kontrolowanego ciśnienia powietrza. Ten różnica ciśnień jest starannie zarządzany, aby zapewnić równomierny przepływ stopionego metalu i wypełnianie wszystkich części formy, w tym cienkich ścianek i skomplikowanych geometrii, takich jak otwory na śruby lub rowki.

Ciśnienie zmusza metal do całkowitego i równomiernego wypełnienia formy. Jest to krytyczny krok, ponieważ niepełne wypełnienie formy może prowadzić do defektów, takich jak puste przestrzenie lub słabe punkty w produkcie końcowym. Kontrolowane ciśnienie zapewnia minimalizację tych problemów.

3. Zestalanie pod ciśnieniem

Po wtryśnięciu stopionego metalu do formy zaczyna on stygnąć i krzepnąć. The różnica ciśnień utrzymywany podczas krzepnięcia pomaga zapewnić równomierne stygnięcie metalu, zapobiegając tworzeniu się defektów, takich jak pęknięcia lub wypaczenia. Ciśnienie utrzymuje również metal szczelnie upakowany we wnęce formy, zapewniając gęsty, solidny produkt końcowy.

Proces chłodzenia odbywa się poprzez kanały chłodzące osadzony w formie. Kanały te zapewniają cyrkulację chłodziwa w celu kontrolowania szybkości krzepnięcia stopionego metalu. Właściwe chłodzenie jest niezbędne, aby uniknąć naprężeń wewnętrznych lub nierównomiernego zestalenia, które mogłyby zagrozić wytrzymałości i integralności piasty koła.

4. Otwieranie formy i usuwanie części

Po stwardnieniu piasty koła formę ostrożnie otwiera się i usuwa odlew. W zależności od konstrukcji formy, np system wyrzutowy można użyć do wypchnięcia zestalonej piasty koła z formy bez powodowania uszkodzeń. The różnica ciśnień zastosowany podczas odlewania zapewnia, że piasta koła wyjdzie z dużą dokładnością wymiarową, wymagając minimalnego wykończenia po odlewaniu.

Na tym etapie piasta koła może zostać poddana dodatkowym etapom, takim jak czyszczenie, usuwanie zadziorów lub obróbka powierzchni, aby upewnić się, że spełnia wymagane specyfikacje.

5. Końcowa kontrola i testowanie

Po wyjęciu odlewu z formy piasta koła poddawana jest dokładnemu przeglądowi i testom. Może to obejmować kontrolę wizualną pod kątem wad powierzchni, kontrolę wymiarów przy użyciu współrzędnościowych maszyn pomiarowych (CMM) i badanie wytrzymałości. W przypadku krytycznych komponentów, takich jak piasty kół, w celu sprawdzenia defektów wewnętrznych można również zastosować metody badań nieniszczących (NDT), takie jak badania ultradźwiękowe lub kontrola rentgenowska.

Korzyści ze stosowania form odlewniczych piast kół przy ciśnieniu różnicowym

Użycie Odlewanie pod ciśnieniem różnicowym formy oferują wiele korzyści przy produkcji piast kół. Poniżej znajdują się niektóre z kluczowych korzyści:

Korzyść	Wyjaśnienie
Wysoka precyzja i dokładność wymiarowa	Przepływ metalu napędzany ciśnieniem zapewnia odlewanie nawet skomplikowanych geometrii z dużą precyzją, co ogranicza potrzebę obróbki końcowej.
Zmniejszona liczba defektów	Równomierne wypełnienie formy zmniejsza defekty, takie jak kieszenie powietrzne, puste przestrzenie i skurcz, co prowadzi do mocniejszej i bardziej niezawodnej piasty koła.
Lepsze właściwości mechaniczne	Kontrolowany proces krzepnięcia pozwala uzyskać piasty kół o doskonałej wytrzymałości na rozciąganie, zmęczeniu i ogólnej trwałości.
Zwiększona prędkość produkcji	Przepływ napędzany ciśnieniem przyspiesza proces napełniania, skracając czas cyklu w porównaniu z tradycyjnymi metodami odlewania.
Opłacalne	Minimalizując straty materiału i wady, odlewanie pod ciśnieniem różnicowym zapewnia bardziej wydajny i opłacalny proces produkcyjny.

Zastosowania form odlewniczych piast kół przy ciśnieniu różnicowym

Piasty kół produkowane przy użyciu form odlewniczych pod ciśnieniem różnicowym mają szerokie zastosowanie, w tym:

Pojazdy osobowe : Lekkie i wytrzymałe piasty kół do codziennego użytku w samochodach osobowych, SUV-ach i crossoverach.
Pojazdy komercyjne : Piasty kół do dużych obciążeń do samochodów ciężarowych, autobusów i innych pojazdów użytkowych, które wymagają zwiększonej wytrzymałości i wydajności.
Pojazdy wyścigowe i wyczynowe : Lekkie piasty kół o dużej wytrzymałości do samochodów sportowych, pojazdów wyścigowych i zastosowań o wysokich osiągach.
Pojazdy elektryczne (EV) : Specjalistyczne piasty kół do pojazdów elektrycznych, które wymagają lżejszych komponentów bez utraty wytrzymałości i trwałości.
